Modbus Cihazları Ekleme

Bu kılavuz, yeni WAGO kontrolcülerini veya enerji analizörlerini veya Modbus destekli cihazları WEVA arayüzüne nasıl kaydedeceğinizi açıklar.

Ön Koşullar​

  • WEVA kontrol paneli için yönetici kimlik bilgileri (Yönetici kullanıcısı olmalısınız).
  • Cihaz ağ detayları (IP Adresi, Modbus İstemci Kimliği).
  • Kontrolör Modbus servisi etkin ve aktif olmalıdır.

1. Cihaz Arayüzünün Oluşturulması​

WEVA'ya giriş yapın ve Cihaz ekle (Add device) sayfasına gidin.

  • Formu cihaz bilgileriyle doldurun.
  • Cihaz adı (Device name) kullanıcı tarafından belirlenir.
  • IP adresi (IP address), Port Numarası (Port Number) ve İstemci Kimliği (Client ID), cihaza başarıyla bağlanmak için cihazdan alınan bilgilerdir.
  • Cihaz Tipi (Device Type) gerekli değildir. Yalnızca tanımlama amaçlıdır.
  • Harita üzerinde cihazın bulunduğu noktayı seçin. (Adres (Address) alanına manuel olarak yazamazsınız. Haritaya tıklandığında bu alan otomatik olarak güncellenir).

2. Cihaz Parametrelerini Yapılandırma​

Hedef cihaz için teknik özellikleri girin.

AlanAçıklamaÖrnek
AdCihaz için benzersiz tanımlayıcı.Transformer_A_Meter, DeviceType01
IP AdresiCihazın IPv4 adresi.192.168.1.10
PortModbus TCP portu.502
Birim Kimliği (Unit ID)Modbus slave (bağımlı) adresi.1
Cihaz TipiGörsellerden seçin. (QoS özelliği)WAGO 879-8421
KonumKullanıcının cihazın konumunu bilmesi içinHaritaya tıklayın

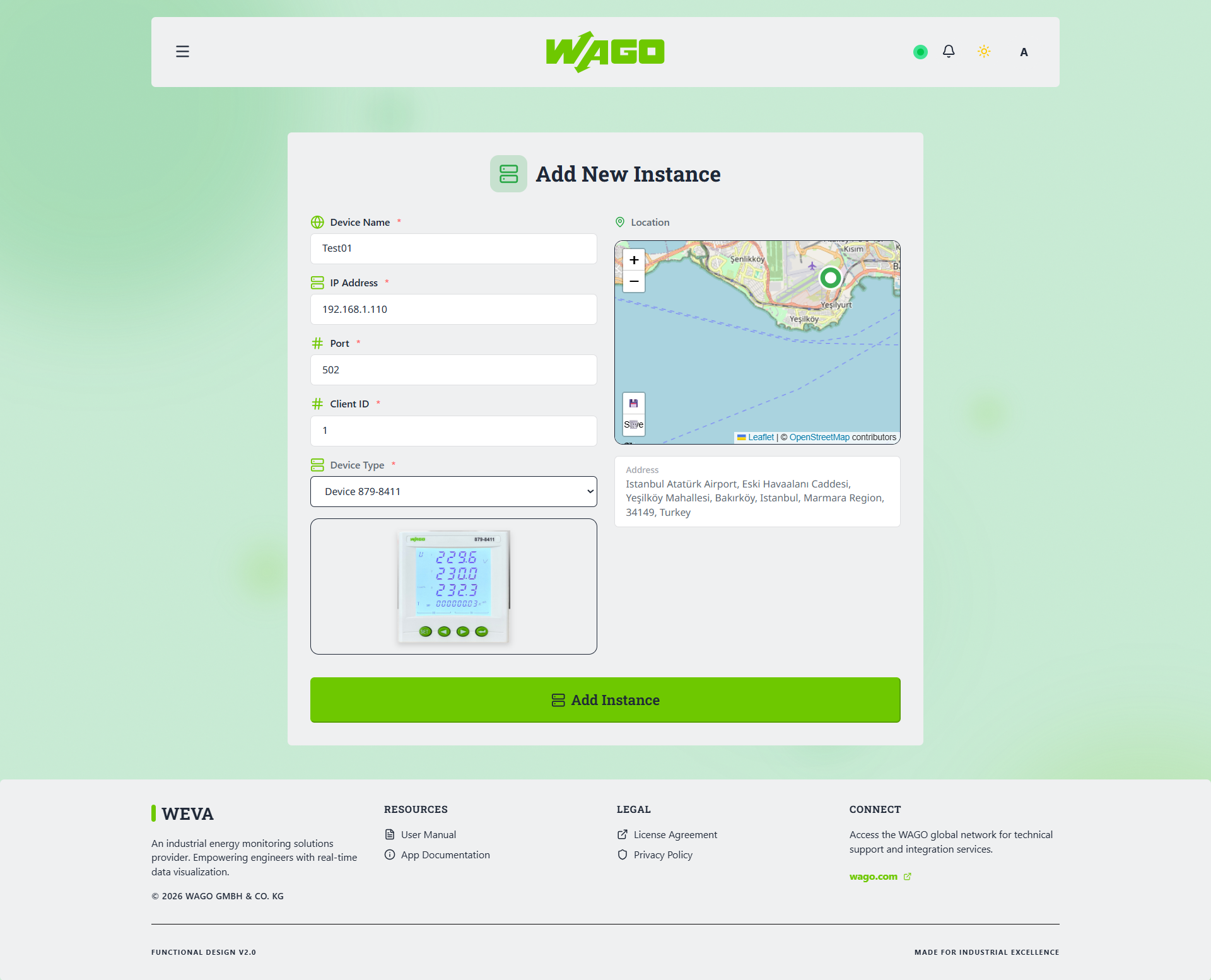

Add Device Form Placeholder Örnek teknik verilerle doldurulmuş 'Cihaz Ekle' sayfası.

3. Bağlantının Doğrulanması​

Kaydettikten sonra sistem bir bağlantı ve ilk sorgulama girişiminde bulunacaktır. Başarılı olursa sistem yeşil bir mesaj verir. Bir hata oluşursa sistem kırmızı bir mesaj verir.

  1. Cihaz listesindeki Durum (Status) sütununu inceleyin.
  2. Yeşil: İletişim kuruldu.
  3. Kırmızı: Bağlantı zaman aşımı. Fiziksel kablolamayı ve IP ayarlarını kontrol edin. Ayrıca cihazla olan WDX bağlantısını kontrol edin.

4. İlk Bağlantı Sorunlarını Giderme​

Cihaz çevrimdışı kalmaya devam ederse:

  • Başka bir master'ın (ana cihaz) Modbus bağlantısını kilitlemediğinden emin olun (Bazı eski kontrolcüler için maksimum 1 bağlantı).

  • WEVA ana bilgisayar terminalinden cihaza ping atın:

    ping <device-ip>

  • WDX'e erişin ve bağlantıyı oradan yeniden başlatmayı deneyin.

Device List Placeholder Görsel: Bir 'Çevrimiçi' (Online) ve bir 'Çevrimdışı' (Offline) cihazı gösteren cihaz listesi görünümü.
